2.4 L’échantillon de test

Afin de pouvoir comparer différentes mesures effectuées sous des conditions d’expérimentation différentes (sonde, fréquence...), il est nécessaire d’utiliser un jeu de défauts calibrés. Une pièce échantillon en alliage paramagnétique de nickel, ayant une perméabilité magnétique

μ ≈ μ0 = 4π 10-7 H ⋅m -1

et une conductivité électrique σ = 0,76 MS m-1, a été fabriquée. Ce matériau a été choisi pour son importante utilisation dans le domaine aéronautique, grâce à sa résistance à la corrosion et aux conditions d’utilisation difficiles[WikbKey]. La gamme de fréquences utilisée dans la suite de l’étude a été fixée à [500 kHz, 12 MHz], fréquences pour lesquelles l’épaisseur de peau varie entre 160 μm et 820 μm comme indiqué dans le tableau 2.2.











Fréquence (MHz) 0,5 1 2 4 6 8 10 12









Épaisseur de peau (μm) 816 577 408 289 236 204 183 167










Tab. 2.2: Variation de l’épaisseur de peau en fonction de la fréquence au sein de l’échantillon

Sur cette pièce échantillon ont été usinées des fissures rectangulaires par décharges électriques. Ces défauts, représentés sur la figure 2.13, sont débouchants et représentatifs des défauts recherchés sur les pièces aéronautiques telles que tubes et disques de turbines. Ils ont des dimensions précisément définies :

Ils sont au nombre de 30, soit 15 couples de défauts aux mêmes dimensions. Chaque couple de défauts contient un défaut de chaque orientation.


PIC

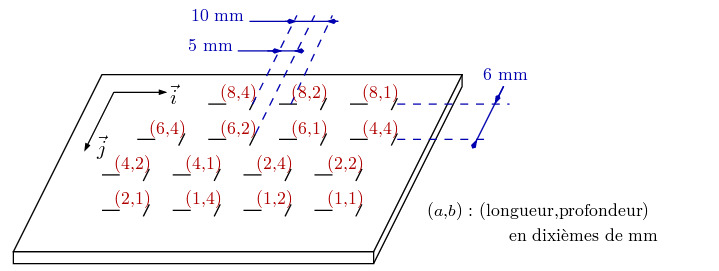

Fig. 2.13: Schéma de la pièce échantillon avec la localisation des défauts
